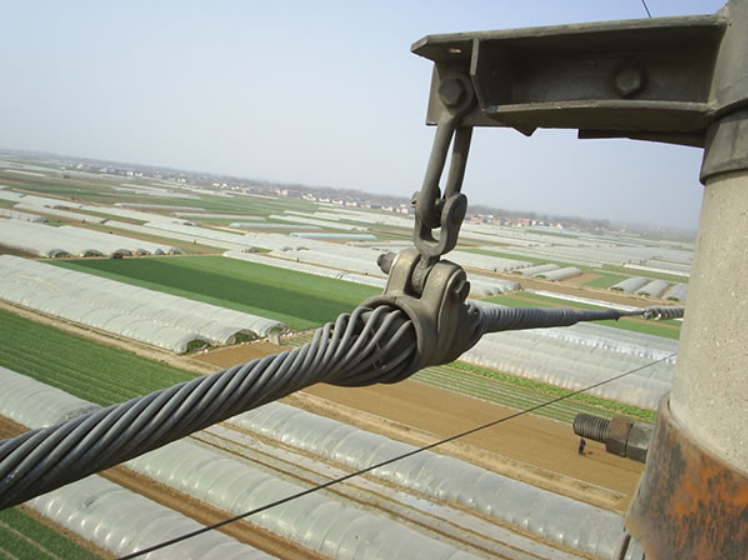

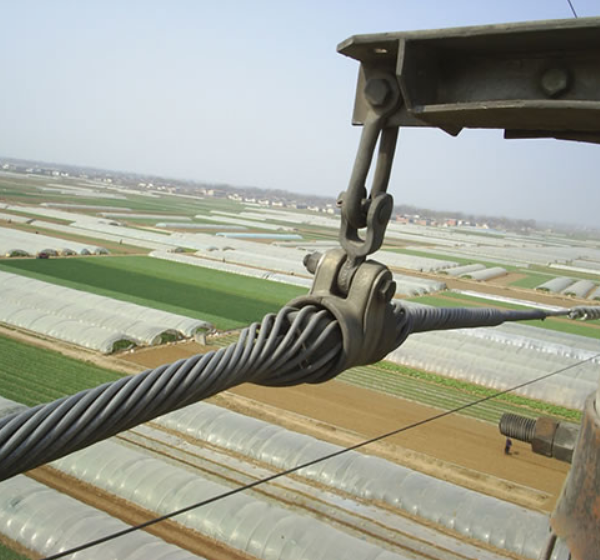

Chuỗi đỡ cáp quang OPGW là gì? Chuỗi đỡ cáp quang OPGW  là một bộ sản phẩm dùng để đỡ cáp OPGW trên cột, cố định cáp OPGW trên cột được ổn định và không bị võng xuống gây mất an toàn khi sử dụng và vận hành. Chuỗi đỡ cáp quang OPGW có kết câu gồm các thành phần: củ treo, đệm cao sư, bulong, ecu, U nối, dây lót trong. Các thành phầm chuỗi treo được mạ chống gỉ, Lót trong và và lót ngoài dạng xoắn, bện vào cáp bảo vệ cáp không bị hư tổn khi vận hành và khai thác. Đỡ cáp OPGW dùng cho cáp đi thẳng trên cột.

–  Lực tải trọng kéo phá hủy RTS >= 70kN

– Dùng cho cáp quang OPGW có đường kính 10.2-11.4mm

– Grip strength đạt >=14% RTS

-Tất các thành phần của bộ đỡ là hàng chống gỉ, mắt néo, yếm néo dạng đúc chống han gỉ

-Ground wire làm bằng hợp kim nhôm, có chiều dài 2M, được bện từ các sợi dây nhỏ lại với nhau, cuối dây được bó chặt kẹp vào đầu ghíp, đầu còn lại được bấm vào đầu cốt phi M16

-Chiều dài lót trong và lót bên ngoài có thể thay đổi chiều dài tùy ý cho các loại cáp OPGW và phụ thuộc vào đường kính cáp theo yêu cầu. Các loại cáp OPGW có tiêu cuẩn của lực RTS khác nhau, đường kính khác nhau nên cấu tạo của chuỗi treo cũng khác nhau, đảm bảo lực kéo đỡ an toàn khi sử dụng và vận hành

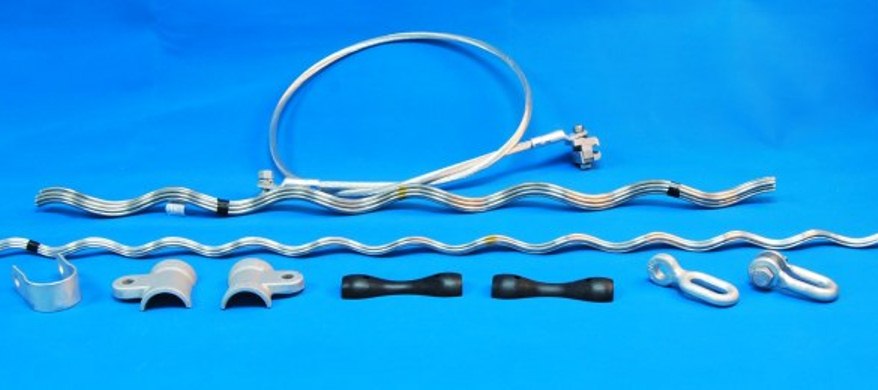

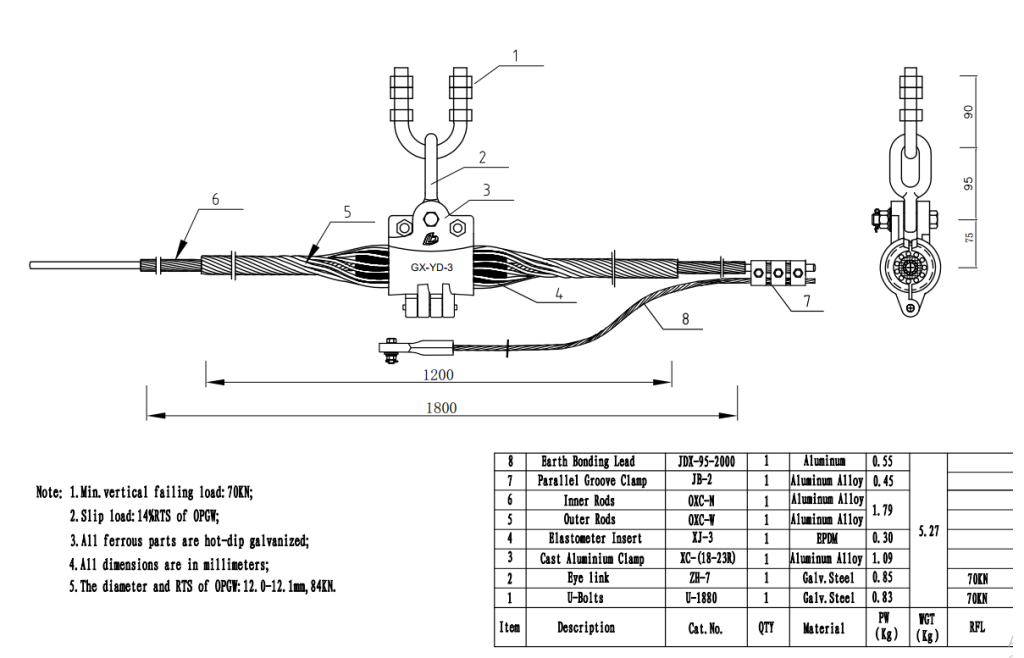

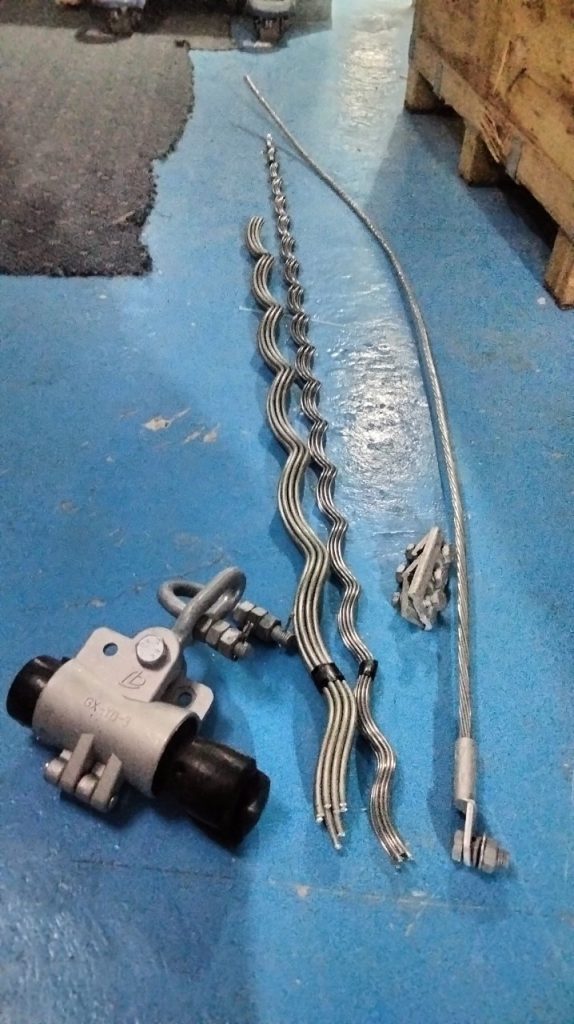

Các thành phần của chuỗi đỡ cáp quang OPGW-57/24

-Tấm ốp bằng hợp kim nhôm

-Elip nối trung gian bằng thép cường độ cao, mạ chống gỉ

-U nối vào gông được làm bằng thép có mạ chống gỉ

-Dây néo ngoài cho cáp OPGW dài 1120mm, các sợi được vặn xoắn với nhau phù hợp với cáp OPGW có đường kính 10.2-11.4mm, các sợi được tách rời, chất liệu hợp kim nhôm

-Dây lót trong cho cáp OPGW dài 1520mm, các sợi xoắn theo hình thẳng,  chia làm 3-4 tép, mỗi tép có khoảng 4-5 sợi với đường kính mỗi sợi khoảng 2.2mm, các tép lót bên trong có lớp cát tạo ma sát, giúp bám chặt vào cáp OPGW hơn, đảm bảo lực kéo giữ cáp ổn định chông được tác động của bên ngoài, Hoặc các sợi tách rời và không phun cát

-Các Bulong và ecu là M16 được mạ chống han gỉ

-Tấm ốp cao su bằng chất liệu Polymer tổng hợp chịu được tác động của môi trường

-Dây tiếp địa chất liệu hợp kim nhôm, ghíp bằng hợp kim nhôm và đầu cuối dùng đầu cốt phi 16
